當前,光纜傳輸網已成為我國通信網和國民經濟信息基礎設施的主要部分，是公眾電話網、數字傳輸網和增值網各種網絡的基礎。光纜通信網絡一旦阻斷，將對社會造成很大的影響，給企業帶來較大的經濟損失。因此，光纜網絡質量的好壞及線路的保護和恢復問題越來越引起人們的關注。

一、光纖傳輸干線幾種保護技術簡介

1.1 SDH系統的自愈保護技術

SDH經典的保護倒換已得到普遍認同。保護方式包括二纖環/四纖環、單向環/雙向環、通道環/復用段環和子網連接保護SNCP的一種或多種組合。

對于時間的要求，ITU-TG.841建議復用段倒換環的倒換時間做出這樣的規定：環上如無額外業務，無預先的橋接請求，光纖長度小于1200km，則倒換時間應少于50ms。但對1200km或幾千公里超長距離、上下業務節點數較多的環網來說，一些先進的SDH系統通過快速電開關橋接、快速時隙交換以及高效APS協議/算法處理等，可以保證最終倒換恢復時間低于100ms。

通過SDH自愈環的組網結構，環上的各個節點能夠根據業務量的需要靈活地上下電路，同時電路可100%的得到保護，無需人為干預，網絡便能從失效的故障中實時地自動恢復業務，從而真正實現了自愈功能。

1.2 光路分流保護

光路分流保護就是將原有干線上的業務調整一部分到其他干線上去，作為分擔的方式傳送業務，避免某一干線光纜中斷時發生全阻情況。目前，許多省市的傳輸維護部門都采用了這種業務保護方式。這種方式簡便易行，能有效地防止全阻，但對于出現障礙的業務卻無法進行保護，因此不能保證電路100%的暢通，無法適應新的形勢的要求。

1.3 人工調度保護

所謂人工調度保護，就是在光纜干線發生障礙后，根據光纜應急預案，通過機務與線務部門的配合,采用同方向其他光纜線路迂回調度，人工方式搶通受阻光纜干線的業務使用系統。人工調度保護需要機務部門的大力支持和積極配合，而且手工倒通電路不僅要求要有值班人員在場，同時值班人員要具備一定的電路搶修意識、業務水平和動手操作能力。根據目前的維護體制，地市級部門有專業的維護人員，可達到上述要求，但對于無人職守站和縣鎮級的中繼站機房，由于成為綜合值班維護，人員技術水平與實戰能力均不如地市站的維護人員，因此在故障發生時無法滿足人工快速倒通電路的要求，業務恢復時間較長。

1.4 光路自動切換保護技術

光路自動切換保護技術是通過對光纜中傳輸光功率變化的實時監視、告警信息的自動分析，能夠及時發現故障及隱患，在出現嚴重故障時，快速將工作光路自動切換到備用通道，在極短的時間內恢復通信，完成對光纜故障的快速反應和恢復機制,保護對象是光纖物理路由，應用前提是具有備用的光路由。

二、光纖線路自動保護切換的工作原理

SDH自愈保護是對業務層的保護，保護機制復雜，而光路自動切換保護是對光傳輸層的保護，且控制的機制只針對光纖路由，與傳輸設備關系較小，不存在兼容問題，容易組成光路保護網絡，光層保護有著上層業務保護不可比擬的優點。如光層恢復可靠性高、光層恢復速度快、光層恢復成本低，同時可以對不同業務提供保護。

光纖線路保護的工作原理是當工作鏈路傳輸中斷或性能劣化到一定程度后，光保護系統自動將通訊信號從工作光纖切換到備用光纖，從而使接收端仍能接收到正常的信號而感覺不到網絡出現了故障，它主要適用于點到點應用的保護。

點到點的光纖線路保護主要有以下幾種方法：

（1）是1+1光層保護：這種方法是利用發射端的保護裝置把同樣的兩路信號分別送入工作光纖和保護光纖的通道中（互為保護），當工作光纖鏈路故障時，接收端的保護裝置便把線路切換到保護光纖。由于沒有電層的復制和操作，所以除了當發射機和接收機發生故障時會丟失業務外，一切鏈路故障都可以進行恢復。

（2）是1：1光層保護：是利用備用的路由鏈路來避免鏈路對業務的影響，業務流量并不是被永久地橋接到工作和保護光纖上，相反，只有在出現故障時，才在工作光纖和保護光纖之間進行一次切換。三是1：N光層保護:其保護結構與1：1光層保護結構很類似。但在1：N光層保護結構中N個工作實體共享一個保護光纖，如果有多條工作光纖阻斷，那么只有其中的一條所承載的流量可以恢復。最先恢復的是具有最高優先級的故障。四是混合光層保護:是一種在WDM系統中將1+1光層保護和1：N設備保護相結合的結構。這種結構具有重要的經濟價值。在這種結構中，空余波長以及相關的終端設備將被預留出來作為設備保護使用。

三、OAPSS系列光路自動切換保護系統

OAPSS光路自動切換保護系統采用了最先進的光路自動切換模塊，是一種應用于光纖通信領域作主、備光路切換的光路保護自動切換裝置。本系統能自動識別主、備系統光路信號狀態，進行光路瞬時切換，從而能在主用光纜發生全阻障礙時，保護系統正常運行。利用本光路保護自動切換系統可以簡單經濟地構成各種光纖系統保護通路、光纖干線的主備用系統以及各種不同的需要光路切換保護的光纖通信網絡。同時，光路自動切換保護系統也可被廣泛的應用于線路監控、傳感器轉換和各種光通道保護系統。本光路自動切換保護系統的最大優點是信號可在光路上直接轉化應用，無需轉換成電信號再實施保護轉換，不僅經濟可靠，而且大大簡化了系統的結構，在諸多方面可以獲得很好的系統效益。

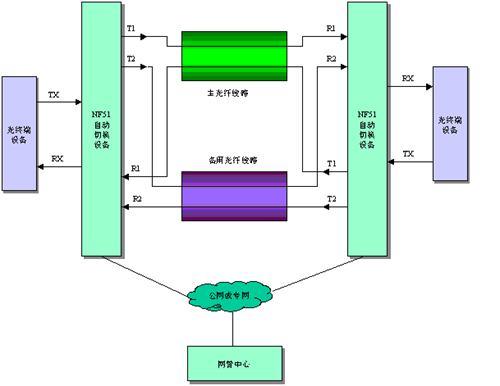

OAPSS系列光路自動切換保護系統是由自動切換設備和網管中心組成，可以實現光功率監測、光路自動切換和保護網絡管理的功能。系統結構如下圖所示：

自動切換設備內包含主控模塊、光功率監測模塊和光路切換模塊。主控模塊控制光功率監測模塊和光路切換模塊之間的協調工作；光路切換模塊主要包含1X2或2X2光開關，受控完成在主、備用光通道之間的切換操作。

切換控制過程：光功率監測模塊實時采集TX、R1、R2光路的光功率值并上報給主控模塊，主控模塊根據檢測值的情況提供相應的操作：TX值小于閾值，告警指示光終端發送模塊發生故障，R1/R2的值均大于閾值時，光開關切換至主光纖(可以不回切)，R1/R2任一信號小于閾值，光開關切換到另一光纖，并提供相應的告警信號。切換動作可由網管中心控制、手動切換、本地自動切換。

光路自動切換保護設備接入干線傳輸系統時基本不會影響傳輸特性。實際上，切換設備只接入兩種光器件：光開關和分光器。這兩種光器件的性能指標對于傳輸系統是十分重要的，為達到要求，干線上所使用的設備均是采用進口優質產品。

網管中心由服務器、工作站、打印機、通信組網設備及相應軟件組成。其基本功能是對各自動切換站進行控制和管理，自動接收并響應來自自動切換站的告警及狀態信息和向切換站發出配置和主動調度切換指令。

在1:1和1:N系統中，應用2×2光開關模塊和配置測試光源，在保護主用路由的同時，對備用路由進行實時監測，及時發現并排除備用光纖的故障，確保切換的有效性，并且對倒換后的光路繼續保持監測。同理，該技術可實現使用本地網SDH環網在用光纖段作備用路由完成對一級干線傳輸系統光纖或DWDM波道的保護。當一級干線無阻斷時，各中繼段和相應本地網備用路由通過2×2光開關都在正常通信。當一干阻斷時，2×2光開關發生切換動作，將干線通信業務接入本地網備用路由，原本地業務靠SDH自愈功能繞行，不受損失。

四、OAPSS系列主要功能

l  支持回切、不回切；

l  支持通道告警狀態本地、遠程查詢；

l  支持設備工作狀態本地、遠程查詢；

l  支持告警值本地、遠程查詢；

l  支持切換值本地、遠程查詢；

l  支持功率采樣值本地、遠程查詢；

l  支持各種參數的遠程、本地命令設置；

l  支持遠程開啟、關閉告警輸出功能；

l  支持本地開啟、關閉告警輸出功能；

l  發送、接收可選擇不同的波長；

l  支持掉電正常工作。

l  開機后裝置保留上次工作的通道（在自動切換狀態，如果在手動切換狀態則立即切換到相應的通道），如果工作在B通道（備用通道），而且需要回切，則當A通道正常時自動切換到A通道。

l  OAPSS系列有 1U 和 4U 兩種結構， 4U 能切換保護 8 對傳輸系統，并安裝于同一個機框統一管理， 1U 保護一對光纖并采用獨立式機殼。

l  多種工作方式：雙發選收 1 ＋ 1 模式，收發雙選 1:1 保護模式，收發多選 1:N 保護模式。

l  協議全透明。

l  遠程精度調整

l  切換時間小于 10ms.

l  傳輸系統側無光鎖定路由。

l  支持手動、自動切換、網管控制切換。

l  具有1路發光及兩路收光功率值實時采集功能。

l  強大網管功能 : 人性化 SNMP GUI 網管 , 提供完整的告警、監視、配置，為維護工作帶來了方便。

l  網管系統可分為地區級和省級兩級結構，通過授權進行分級管理

l  可根據需要從網管中心下指令控制遠端設備執行切換動作

l  應急調度功能方便：只需從網管中心發出切換調度指令，即可調配路由，方便地實現了無阻斷割接和線路檢修工作

l  光功率分3級告警

l  電源 220K AC或（和）-48V DC

五、OAPSS系列性能指標

六、智能化光保護解決方案

目前各大電信運營商都建設了大量的光纜通信網，這些網絡會因?yàn)楦鞣N原因?qū)е轮袛?，?jù)統計全光網75% 以上的中斷是由于光纖斷裂引起的。解決這個問題的最常見的辦法是在網絡的關鍵區段建設冗余路徑或保護路徑。智能化光保護系統通過實時監測工作鏈路和保護鏈路上的光功率，當監測到鏈路上光纖損耗變大導致通訊質量下降或通訊中斷時，發出告警信息并自動地將光傳輸線路由工作鏈路切換至保護鏈路。

其主要功能：

自動切換保護功能：即對工作鏈路和保護鏈路的光功率進行自動監測并在線路發生中斷后系統能夠在毫秒級的時間內自動將故障光纖路由切換至備用路由，保證通信業務無阻斷。

為主動路由應急調度功能：即在主路由未中斷的情況下，通過智能化光保護設備本身或由網管中心發出指令進行路由切換調度的功能。

我們?yōu)槟峁┑腛APS系列產品通過1+1、1 ：1 、1 ：N 方式實現3 種方案：光纖保護、通道保護、設備保護。

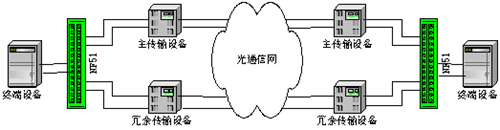

6.1 通道保護方案

如果您能提供冗余的傳輸通道，我們的產品能將保護延伸到您的終端設備，將光纖和傳輸設備都包含在保護之內，在您的光纖或傳輸設備發生故障時將業務倒換到備用傳輸通道上。

6.2 光纖保護方案

主要實現通過使用冗余線路（光纖）保護您正在使用的業務光纜。如果您的主用光纜發生故障或者中斷，OAPS能在50ms 內把您的業務從出現問題的主用光纜倒換到備用光纜上，在最短的時間內恢復您的業務。

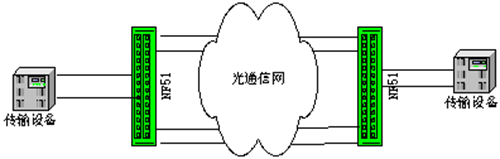

6.3 設備保護方案

此種應用為您提供無人中繼站的設備保護（保護您的傳輸設備或者光放大器）。
