PLC光分路器測試系統
PLC平面波導型光分路器(PLCSplitter)是一種基于石英基板的集成波導光功率分配器件，與同軸電纜傳輸系統一樣，光網絡系統也需要將光信號進行耦合、分支、分配，這就需要光分路器來實現。它是光纖鏈路中最重要的無源器件之一，是具有多個輸入端和多個輸出端的光纖匯接器件，特別適用于無源光網絡(EPON，GPON，BPON等)中連接局端和終端設備并實現光信號的分路。

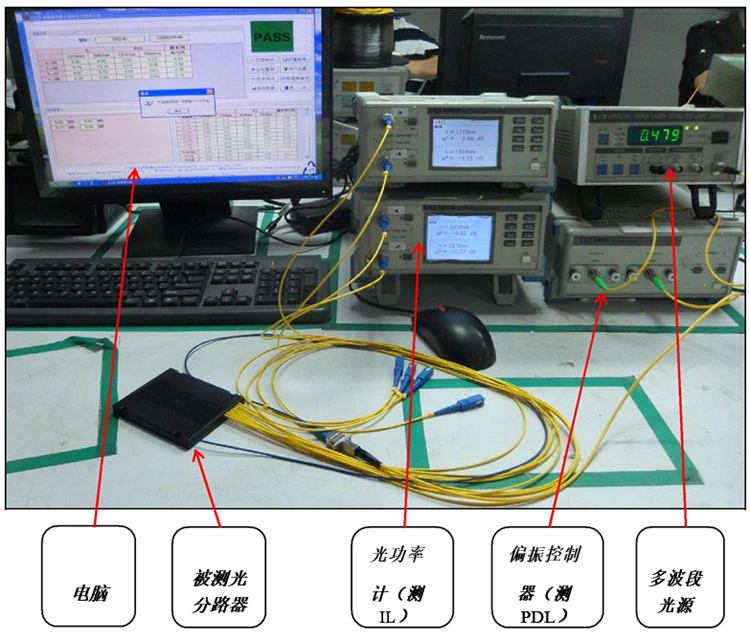

一、測試設備描述：
二、測試方法描述：

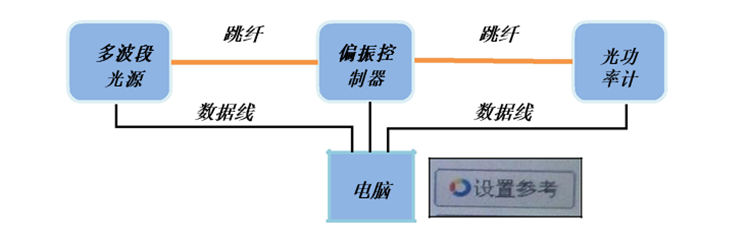

1. 測試系統清零：通過跳纖將光源、偏正控制器及光功率計直接連接起來，并通過電腦內安裝的軟件自動設置參考數值，如下圖。

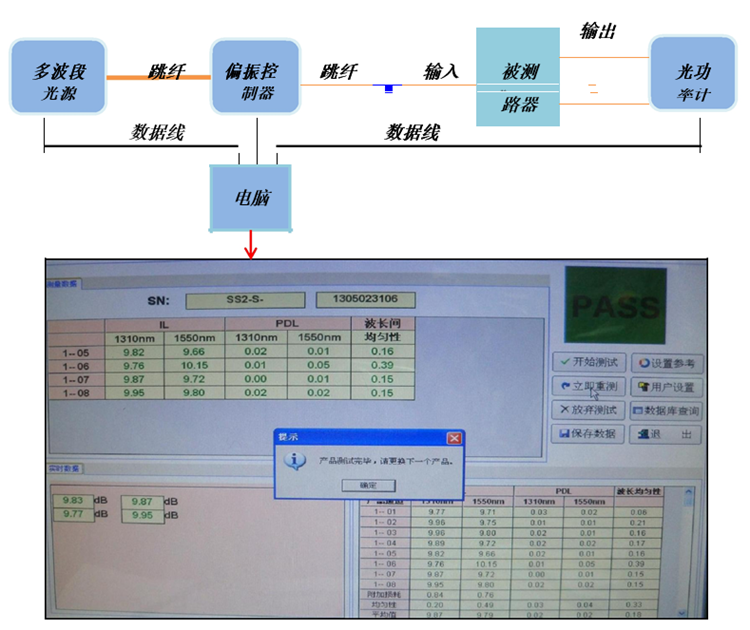

2. 通過電腦內安裝的軟件自動測試 IL、PDL 值，并保存測試數據，如下圖：
測試軟件界面
